Сгоны стальные по ГОСТ 8969-75 | Короткие, длинные, полусгоны, с левой резьбой, комплекты с муфтой и контргайкой | DN 15-80
Сгоны стальные (проходные патрубки с резьбой) — соединительные детали для монтажа систем отопления, водоснабжения, газоснабжения. Соединяют трубы и арматуру при помощи муфты и контргайки. Изготавливаются по ГОСТ 8969-75. Материал: сталь (с цинковым покрытием и без). Резьба: правая (стандарт) и левая. Диаметры от DN 15 (1/2") до DN 80 (3"). Длина длинной резьбы (l₁) от 40 до 85 мм. Рабочее давление: PN16 (16 бар), температура: до +175°C. Ассортимент: сгоны короткие (стандартные), сгоны длинные (увеличенная длина), полусгоны (ниппели) по ГОСТ 8967-75, сгоны с левой резьбой, сгоны в комплекте (муфта + контргайка чугунные), сгоны в комплекте (муфта + контргайка стальные).
Поставка стальных сгонов напрямую от производителя
Вам нужны качественные стальные сгоны для ремонта или монтажа систем теплоснабжения, водопровода, газопровода? В нашем каталоге представлены сгоны по ГОСТ 8969-75 всех типов и диаметров.
Что такое сгон стальной

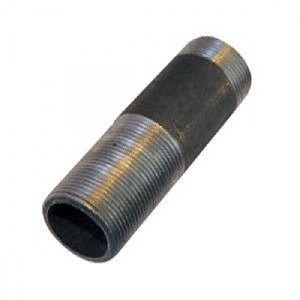

Сгон (проходной патрубок) по ГОСТ 8969-75 — это отрезок стальной трубы с двумя видами резьбы: короткой резьбой (l) на одном конце и длинной резьбой (l₁) на другом. Короткая резьба используется для соединения с трубой или арматурой через муфту. Длинная резьба предназначена для навинчивания муфты и контргайки, что позволяет регулировать длину соединения и обеспечивает герметичность.
Область применения сгонов:
- Системы отопления и теплоснабжения
- Трубопроводы холодного и горячего водоснабжения (ХВС, ГВС)
- Системы газоснабжения (низкого давления)
- Промышленные трубопроводы с неагрессивными средами
- Монтаж и ремонт чугунных радиаторов
- Соединение труб разного диаметра или материала
Преимущества стальных сгонов по ГОСТ 8969-75
- Стандартизация — строгое соблюдение ГОСТ 8969-75 (размеры, резьба, материал)
- Простота монтажа — быстрая сборка на резьбе без сварки (муфта + контргайка)
- Регулируемая длина — муфта может перемещаться вдоль длинной резьбы, позволяя подогнать соединение
- Герметичность — соединение на муфте с контргайкой (уплотнение льном, фум-лентой, герметиком)
- Коррозионная стойкость — оцинкованные сгоны устойчивы к коррозии
- Долговечность — срок службы 30-50 лет
- Ремонтопригодность — соединение можно разобрать без повреждения деталей
- Цена — стальные сгоны значительно дешевле латунных или нержавеющих аналогов
Ассортимент стальных сгонов
1. Сгоны короткие (стандартные по ГОСТ 8969-75)
Сгон короткий (стандартный) по ГОСТ 8969-75 — основной тип сгона. Имеет короткую резьбу (l) на одном конце и длинную резьбу (l₁) на другом. Применяется в стандартных монтажных ситуациях.
- Диаметры (DN): 15 (1/2"), 20 (3/4"), 25 (1"), 32 (1 1/4"), 40 (1 1/2"), 50 (2"), 65 (2 1/2")*, 80 (3")*
- Длина короткой резьбы (l): 9 мм (DN 15) - 22 мм (DN 80)
- Длина длинной резьбы (l₁): 40 мм (DN 15) - 85 мм (DN 80)
- Общая длина (L): 110 мм (DN 15-20) - 180 мм (DN 80)
- Обозначение без покрытия: Сгон 15 ГОСТ 8969-75
- Обозначение оцинкованный: Сгон 15-Ц ГОСТ 8969-75
2. Сгоны длинные (увеличенная длина патрубка)
Сгон длинный — имеет большую длину патрубка (L) по сравнению со стандартным сгоном (обычно 150-300 мм). Применяется при необходимости соединить трубы с большим расстоянием между ними или при проходе через стену/перекрытие.
- Диаметры (DN): 15, 20, 25, 32, 40, 50, 65*, 80*
- Длина длинной резьбы (l₁): идентична стандартной
- Общая длина (L): от 150 до 300 мм (под заказ)
- Применение: монтаж через стены, перекрытия, удлинение трассы
- Обозначение в заказе: Сгон 25 длинный L=200 мм
ГОСТ 8969-75 допускает изготовление сгонов с увеличенной длиной по требованию потребителя.
3. Полусгоны (ниппели по ГОСТ 8967-75)
Полусгон (ниппель) — короткий патрубок с резьбой на обоих концах (оба конца имеют короткую резьбу). Не имеет длинной стороны, муфта и контргайка не используются либо используется только муфта. Применяется как переходник для соединения двух труб или арматуры.
- Стандарт: ГОСТ 8967-75
- Диаметры (DN): 15, 20, 25, 32, 40, 50, 65*, 80*
- Длина (L): 24 мм (DN 15) - 48 мм (DN 50)
- Применение: соединение двух труб, переход с трубы на арматуру
- Обозначение: Ниппель 25 ГОСТ 8967-75
4. Сгоны с левой резьбой
Сгон с левой резьбой — короткий и/или длинный конец имеет левую резьбу (вращение против часовой стрелки для затягивания). Применяется в соединениях, где требуется предотвратить самооткручивание (вибрация, динамические нагрузки).
- Диаметры (DN): 15, 20, 25, 32, 40, 50, 65*, 80*
- Тип резьбы: левая (LH)
- Применение: газопроводы, вибрационные установки, системы с динамическими нагрузками
- Обозначение в заказе: Сгон 25 левая резьба ГОСТ 8969-75
5. Сгон в комплекте (муфта и контргайка ЧУГУННЫЕ)
Сгон в сборе (комплект) с чугунной муфтой и чугунной контргайкой — готовый узел для монтажа. Комплект включает: сгон стальной + муфта чугунная + контргайка чугунная.
- Муфта чугунная: по ГОСТ 8946-75 или ГОСТ 8954-75
- Контргайка чугунная: по ГОСТ 8968-75
- Преимущества: дешевле стальных комплектующих
- Обозначение в заказе: Сгон 40 в сборе с муфтой и контргайкой (чугун)
6. Сгон в комплекте (муфта и контргайка СТАЛЬНЫЕ)
Сгон в сборе (комплект) со стальной муфтой и стальной контргайкой — усиленный вариант для систем с высоким давлением и нагруженных соединений.
- Муфта стальная: оцинкованная или чёрная
- Контргайка стальная: оцинкованная или чёрная
- Преимущества: более прочные, чем чугунные
- Обозначение в заказе: Сгон 40 в сборе с муфтой и контргайкой (сталь)
Технические характеристики стальных сгонов по ГОСТ 8969-75
- Материал: сталь (Ст 08, Ст 10, Ст 20)
- Покрытие: без покрытия (чёрные), цинковое (оцинкованные)
- Тип резьбы: правая (стандарт), левая (по заказу)
- Диаметры (DN): 15, 20, 25, 32, 40, 50, 65, 80 мм
- Длина длинной резьбы (l₁): 40-85 мм
- Длина короткой резьбы (l): 9-22 мм
- Общая длина (L): 110-180 мм (стандарт), до 300 мм (под заказ)
- Рабочее давление (PN): 16 бар (PN16)
- Рабочая температура: от -20°C до +175°C
- Стандарты: ГОСТ 8969-75 (сгоны), ГОСТ 8967-75 (ниппели)
Размерная таблица сгонов по ГОСТ 8969-75
- DN 15 (1/2") — короткая резьба 9 мм, длинная резьба 40 мм, общая длина 110 мм
- DN 20 (3/4") — короткая резьба 10.5 мм, длинная резьба 45 мм, общая длина 110 мм
- DN 25 (1") — короткая резьба 11 мм, длинная резьба 50 мм, общая длина 130 мм
- DN 32 (1 1/4") — короткая резьба 13 мм, длинная резьба 55 мм, общая длина 130 мм
- DN 40 (1 1/2") — короткая резьба 15 мм, длинная резьба 60 мм, общая длина 150 мм
- DN 50 (2") — короткая резьба 17 мм, длинная резьба 65 мм, общая длина 150 мм
- DN 65 (2 1/2") — короткая резьба 19.5 мм, длинная резьба 75 мм, общая длина 170 мм
- DN 80 (3") — короткая резьба 22 мм, длинная резьба 85 мм, общая длина 180 мм
Как заказать стальные сгоны
Напишите в сообщения группы: тип сгона (короткий/длинный/полусгон), диаметр (DN), резьба (правая/левая), покрытие (чёрный/оцинкованный), комплектация (только сгон/с муфтой и контргайкой чугун/с муфтой и контргайкой сталь), длина (для длинных сгонов), количество.
Примеры заказов:
- «Сгон короткий 20 мм (3/4") оцинкованный, ГОСТ 8969-75, 50 штук»
- «Сгон длинный 25 мм L=200 мм, чёрный, 10 штук»
- «Ниппель (полусгон) 15 мм (1/2") оцинкованный, ГОСТ 8967-75, 30 штук»
- «Сгон 40 мм левая резьба, чёрный, 5 штук»
- «Сгон 50 мм в сборе с муфтой и контргайкой (чугун), 20 комплектов»
- «Сгон 32 мм в сборе с муфтой и контргайкой (сталь), 15 комплектов»
— расчет цены за 5 минут.
