Электроприводы и редукторы — оборудование для автоматизации и ручного управления трубопроводной арматурой (задвижки, шаровые краны, дисковые затворы, шиберы, клапаны, заслонки). Электроприводы поворотные (четвертьоборотные, неполноповоротные, многооборотные), линейные, возвратно-поступательные. Напряжение 220В, 24В, 12В, 380В, 110В. Крутящий момент от 10 до 5000 Нм. Управление: дискретное, аналоговое (4-20 мА, 0-10 В), трехпозиционное, шинное (Modbus, Profibus, Canbus). Редукторы ручные червячные (конические, планетарные) для управления задвижками и кранами при отключении электропитания или в ручном режиме.
Поставка электроприводов и редукторов напрямую от производителя
Вам нужны надёжные электроприводы и редукторы для автоматизации трубопроводной арматуры в системах водоснабжения, отопления, газоснабжения, нефтехимии, ЖКХ? В нашем каталоге представлены электроприводы всех типов и размеров для любых задач — от бытовых (управление кранами) до промышленных (магистральные трубопроводы).
Электроприводы для трубопроводной арматуры
Что такое электропривод
Электропривод (электромоторный привод) — устройство для автоматического открытия и закрытия трубопроводной арматуры (задвижек, кранов, затворов, клапанов) с помощью электрического двигателя. Позволяет управлять арматурой удалённо (с пульта, из диспетчерской, по сигналу датчиков, по расписанию), а также в составе автоматизированных систем.
Типы электроприводов по конструкции

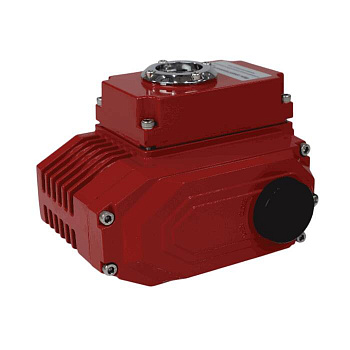

Поворотные электроприводы (четвертьоборотные)
Поворотный электропривод — поворачивает выходной вал на угол 90° (открыто/закрыто) или до 180°-270° (неполноповоротный). Используется для управления шаровыми кранами, дисковыми затворами, заслонками, шиберами.
- Крутящий момент: 10-5000 Нм
- Время поворота: 5-120 секунд
- Применение: шаровые краны, дисковые затворы, шиберы, заслонки
- Тип привода: четвертьоборотный (90°), полуоборотный (180°), неполноповоротный (90-270°)

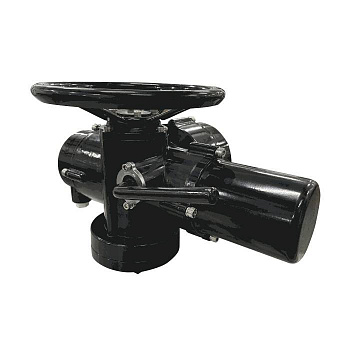

Многооборотные электроприводы (линейные)
Многооборотный электропривод — вращает выходной вал на много оборотов (до 100 и более) для открытия/закрытия задвижек, заслонок, клапанов с винтовым или червячным механизмом. Может использоваться с выходным штоком (линейное движение).
- Крутящий момент: 20-5000 Нм
- Осевое усилие (шток): 5-500 кН
- Применение: клиновые задвижки, шиберные задвижки, регулирующие клапаны
Линейные электроприводы
Линейный электропривод — создаёт возвратно-поступательное движение штока (выдвижение/втягивание). Используется для управления клапанами, заслонками, шиберами с линейным ходом штока.
- Ход штока: 10-200 мм
- Усилие: 0.5-50 кН
- Применение: регулирующие клапаны, заслонки, шиберы
Типы электроприводов по напряжению

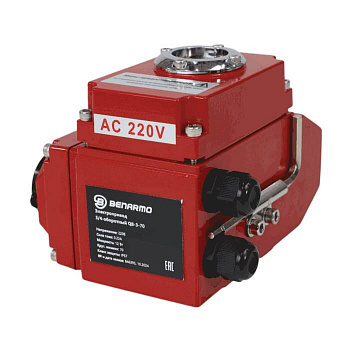

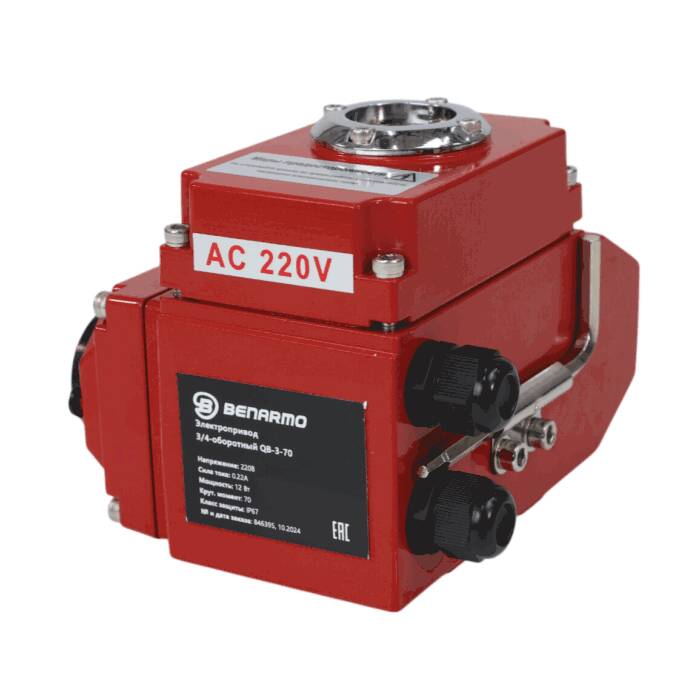

- Электропривод 220В AC — однофазное напряжение (стандарт для бытовых и большинства промышленных применений)

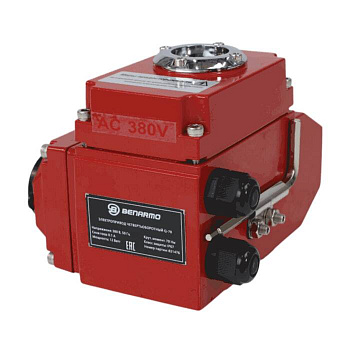

- Электропривод 380В AC — трёхфазное напряжение (для мощных промышленных приводов)
- Электропривод 24В DC — низковольтный (для систем автоматики, контроллеров, безопасного управления, солнечных батарей)
- Электропривод 12В DC — для автономных систем (автомобили, яхты, удалённые объекты)
- Электропривод 110В AC — для импортного оборудования (стандарт США)
- Электропривод 48В DC — для промышленных систем автоматики
Типы электроприводов по управлению
- Электропривод с дискретным управлением (двухпозиционное) — команды "открыть" и "закрыть". Самый простой и распространённый тип.
- Электропривод с трёхпозиционным управлением — команды "открыть", "закрыть", "стоп".
- Электропривод с аналоговым управлением (4-20 мА, 0-10 В) — плавное позиционирование, обратная связь по положению. Используется в системах регулирования.
- Электропривод с шинным управлением (Modbus, Profibus, Canbus) — цифровое управление по протоколу. Много устройств на одной линии, обратная связь (положение, температура, момент).
- Электропривод с ручным дублером (ручным управлением) — возможность ручного открытия/закрытия при отключении питания или в аварийных ситуациях. Обязателен для ответственных систем.
Типы электроприводов по исполнению
- Электропривод стандартный (IP54, IP65) — для помещений и наружной установки под козырьком.
- Электропривод влагозащищённый (IP67, IP68) — для влажных помещений, подземной установки, насосных станций.
- Электропривод взрывозащищённый (Ex) — для взрывоопасных зон (нефтегазовая, химическая промышленность, газгольдеры, АЗС).
- Электропривод с термостатическим подогревом — для работы при отрицательных температурах (до -40°C).
- Электропривод с концевыми выключателями — для точной остановки в крайних положениях.
- Электропривод с датчиком момента — защита от заклинивания, превышения усилия.
- Электропривод с потенциометром (обратная связь по положению) — для плавного регулирования.
Популярные типоразмеры электроприводов (крутящий момент)
- 10-30 Нм — для малых кранов и затворов DN 15-50 (бытовые системы)
- 50-100 Нм — для кранов и затворов DN 50-100
- 150-300 Нм — для кранов, затворов, задвижек DN 100-200
- 500-1000 Нм — для задвижек и затворов DN 200-300
- 1500-3000 Нм — для задвижек DN 300-500 (промышленные)
- 5000 Нм и более — для магистральных задвижек DN 500-1200
Редукторы для трубопроводной арматуры
Что такое редуктор

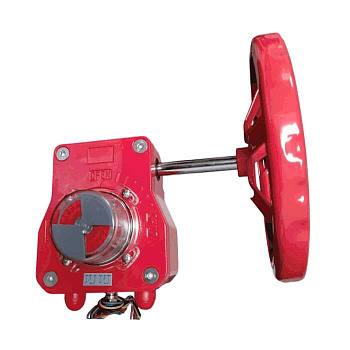

Редуктор (ручной редуктор, червячный редуктор) — механическое устройство для ручного управления задвижками, кранами, затворами. Увеличивает крутящий момент, прикладываемый к маховику, и уменьшает усилие, необходимое для открытия/закрытия арматуры. Используется как основное ручное управление (при отсутствии электропривода) или как резервное (при наличии электропривода с ручным дублером).
Типы редукторов
- Редуктор червячный — самый распространённый тип. Самотормозящий (не обратимый). КПД 40-70%. Для задвижек, кранов, затворов.
- Редуктор конический — для высоких скоростей вращения, менее распространён.
- Редуктор планетарный — высокий КПД (до 95%), компактный, для больших моментов.
- Редуктор для задвижки (с маховиком) — устанавливается на задвижку для уменьшения усилия на маховике.
- Редуктор для крана (с рукояткой) — для шаровых кранов, дисковых затворов.
- Редуктор с указателем положения — показывает степень открытия арматуры (открыто/закрыто/промежуточное положение).
- Редуктор с запорным устройством — фиксация положения (открыто/закрыто) с помощью замка.
Типоразмеры редукторов
- Редуктор для задвижки DN 50-100 — момент 100-300 Нм
- Редуктор для задвижки DN 100-200 — момент 300-800 Нм
- Редуктор для задвижки DN 200-300 — момент 800-1500 Нм
- Редуктор для задвижки DN 300-500 — момент 1500-3000 Нм
- Редуктор для задвижки DN 500-800 — момент 3000-5000 Нм
- Редуктор для шарового крана DN 50-100 — момент 50-200 Нм
- Редуктор для дискового затвора DN 100-200 — момент 150-400 Нм
Применение редукторов
- Ручное управление задвижкой — редуктор уменьшает усилие на маховике в 10-50 раз.
- Резервное ручное управление — для электроприводов с ручным дублером (отключение электропитания).
- Для кранов и затворов — редуктор с рукояткой или малым маховиком.
Технические характеристики электроприводов
- Напряжение питания: 220В AC, 24В DC, 12В DC, 380В AC, 110В AC, 48В DC
- Крутящий момент: от 10 до 5000 Нм (поворотные), от 20 до 5000 Нм (многооборотные)
- Время поворота (на 90°): от 5 до 120 секунд (зависит от модели)
- Осевое усилие (для многооборотных/линейных): от 5 до 500 кН
- Ход штока (для линейных): от 10 до 200 мм
- Количество оборотов (для многооборотных): до 100 и более
- Потребляемая мощность: от 10 до 500 Вт (малые), от 500 до 3000 Вт (средние), от 3 до 15 кВт (большие)
- Степень защиты: IP54, IP65, IP67, IP68 (по заказу)
- Температура окружающей среды: от -40°C до +60°C (с подогревом)
- Температура рабочей среды (для арматуры): от -50°C до +200°C
- Класс изоляции: F, H
- Режим работы: S2 (кратковременный), S4 (повторно-кратковременный), S5 (с частыми пусками)
- Количество пусков в час: до 600 (для малых приводов), до 1200 (для высокочастотных)
Технические характеристики редукторов
- Тип редуктора: червячный, конический, планетарный
- Передаточное число: от 10 до 100 (чем выше, тем меньше усилие на маховике)
- Крутящий момент на выходе: от 50 до 5000 Нм
- Крутящий момент на входе (маховик/рукоятка): до 100 Нм (усилие оператора)
- Тип присоединения к арматуре: фланец F05-F25 (ISO 5211), посадочный квадрат, шлицевое соединение
- Тип управления: маховик (для задвижек), рукоятка (для кранов, затворов)
- Наличие указателя положения: да/нет
- Наличие запорного устройства (замка): да/нет
Применение электроприводов и редукторов
- Водоснабжение и водоотведение — автоматизация задвижек и затворов на насосных станциях, резервуарах, фильтрах.
- Отопление и теплоснабжение — управление задвижками на тепловых пунктах, котельных, тепловых сетях.
- Газоснабжение — электроприводы для газовых кранов (взрывозащищённое исполнение).
- Нефтехимия — управление задвижками на нефтепроводах, резервуарных парках (взрывозащита).
- Промышленность — автоматизация технологических линий, смесителей, дозаторов.
- ЖКХ — центральные тепловые пункты, повысительные насосные станции.
- Автоматизация зданий — управление заслонками вентиляции, кранами отопления.
Как выбрать электропривод
- Определите тип арматуры: задвижка (многооборотный привод), кран/затвор (поворотный четвертьоборотный), клапан (линейный/многооборотный).
- Определите требуемый крутящий момент (Нм): зависит от DN, типа арматуры, давления (рекомендуется запас 20-30%).
- Определите напряжение: 220В (бытовые/промышленные), 24В (системы автоматики, безопасность), 380В (мощные приводы).
- Определите тип управления: дискретное (открыть/закрыть), аналоговое (4-20 мА), шинное (Modbus).
- Определите необходимость ручного дублера: обязателен для ответственных систем.
- Учитывайте условия эксплуатации: степень защиты IP (помещение/улица/влага), взрывозащита (газ/пыль), температура.
Как выбрать редуктор
- Определите тип арматуры: задвижка (редуктор с маховиком), кран/затвор (редуктор с рукояткой или малым маховиком).
- Определите требуемый крутящий момент (Нм): по DN и типу арматуры.
- Определите тип присоединения к арматуре: фланец ISO 5211, посадочный квадрат, шлицевое соединение.
- Определите необходимость указателя положения: для визуального контроля.
- Определите необходимость запорного устройства (замка): для защиты от несанкционированного доступа.
Как заказать электропривод или редуктор
Напишите в сообщения группы: тип привода (электропривод/редуктор), тип арматуры (задвижка/кран/затвор/клапан), DN (диаметр), давление (PN), требуемый крутящий момент (Нм), напряжение (для электропривода), тип управления (дискретное/аналоговое/шина), наличие ручного дублера (для электропривода), степень защиты IP, наличие взрывозащиты, присоединение к арматуре (фланец/квадрат), количество.
Примеры заказов:
- «Электропривод поворотный 50 Нм, 220В, дискретное управление, с ручным дублером, IP65, для шарового крана DN 50, фланец F07, 5 штук»
- «Электропривод многооборотный 300 Нм, 380В, аналоговое управление 4-20 мА, с ручным дублером, IP67, для задвижки DN 150, 2 штуки»
- «Редуктор червячный для задвижки DN 200, момент 800 Нм, с маховиком, указателем положения, присоединение фланец F14, 3 штуки»
- «Редуктор для шарового крана DN 50, момент 100 Нм, с рукояткой, без указателя, присоединение квадрат 11 мм, 10 штук»
— расчет цены за 5 минут.
